Hello !
Ce soucis est peut-être déja connu mais je n'ai rien vu passer a ce sujet.
J'ai ces derniers jours bien approfondis et revu le schema electrique provenant de classiczcars, le schema colorisé par EuroDat, ce schema provenant du manuel Haynes.
A cause de mes soucis, j'en suis arrivé a modifier le schema pour supprimer des parties de circuits afin d'isoler mes problèmes.
Je suis tombé sur une erreur, une connexion manquante entre deux circuits, cela m'a induis en erreur et j'ai pu vérifier mes dires en réglant mon souci !

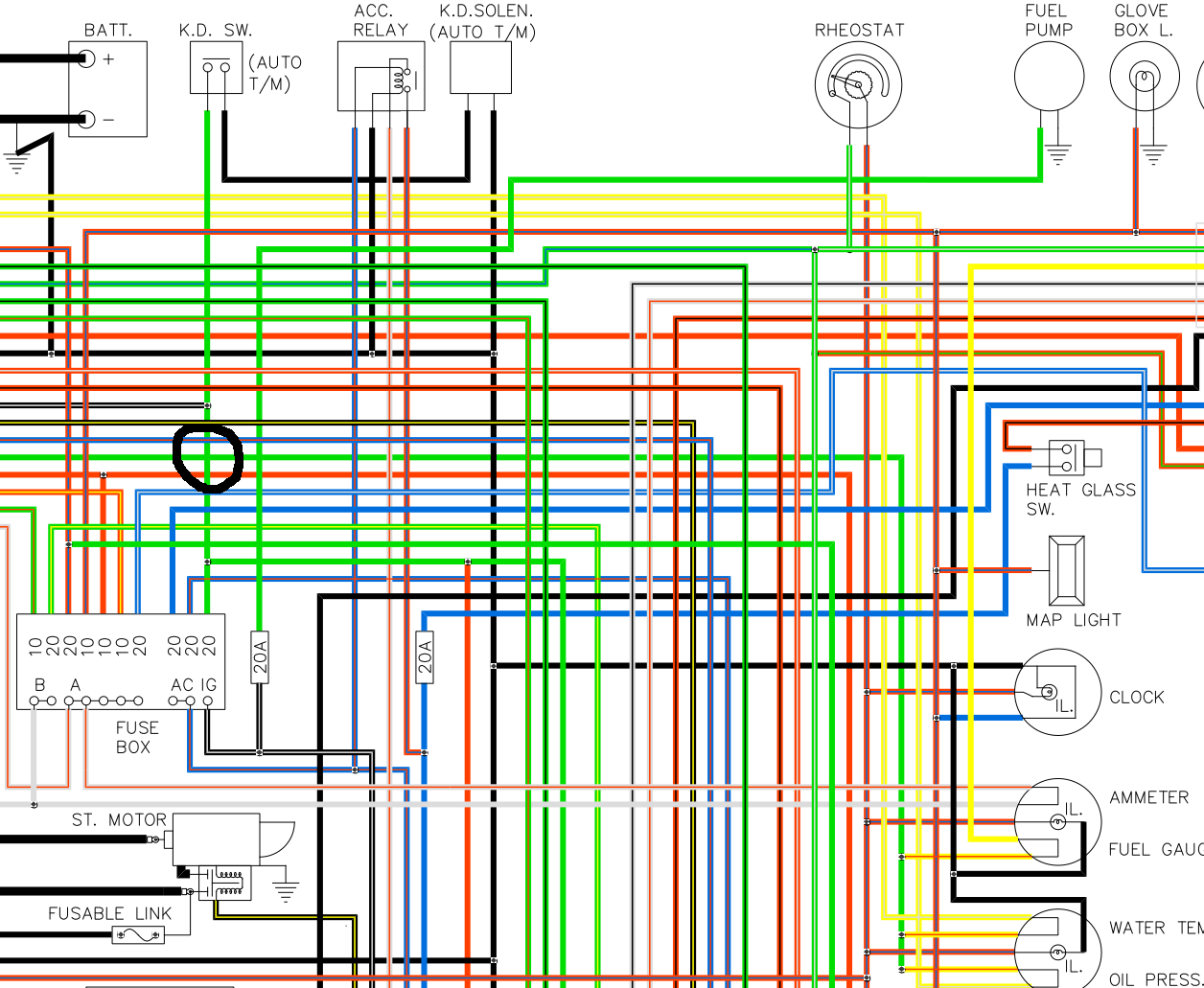

En effet, il manque une connexion, sans cette connexion (entourée sur l'image), les jauges d'essence, temperature, pression d'huile et témoin de frein ne peuvent pas être alimentée en positif (de même pour le circuit de ventilateur electrique moteur)
J'ai donc pris la peine de modifier le fichier afin de rajouter cette connexion.
Cependant, il me semble qu'une seconde erreur s'est glissée dans le schema, cette fois ci sur le circuit d'accessoires.
Ci dessous le schema ACC isolé et je ne vois pas comment il peut fonctionner, a moins que le relais ACC ait un role spécifique (plus qu'un simple relais).
Corrigez moi si j'ai tort et si vous avez une idée sur la question n'hésitez pas a m'en faire part !
Si ce circuit est bien en erreur, j'en profiterais et ajouterais cette modification en même temps que la premiere sur le PDF
Ce soucis est peut-être déja connu mais je n'ai rien vu passer a ce sujet.
J'ai ces derniers jours bien approfondis et revu le schema electrique provenant de classiczcars, le schema colorisé par EuroDat, ce schema provenant du manuel Haynes.
A cause de mes soucis, j'en suis arrivé a modifier le schema pour supprimer des parties de circuits afin d'isoler mes problèmes.
Je suis tombé sur une erreur, une connexion manquante entre deux circuits, cela m'a induis en erreur et j'ai pu vérifier mes dires en réglant mon souci !
En effet, il manque une connexion, sans cette connexion (entourée sur l'image), les jauges d'essence, temperature, pression d'huile et témoin de frein ne peuvent pas être alimentée en positif (de même pour le circuit de ventilateur electrique moteur)
J'ai donc pris la peine de modifier le fichier afin de rajouter cette connexion.
Cependant, il me semble qu'une seconde erreur s'est glissée dans le schema, cette fois ci sur le circuit d'accessoires.
Ci dessous le schema ACC isolé et je ne vois pas comment il peut fonctionner, a moins que le relais ACC ait un role spécifique (plus qu'un simple relais).
Corrigez moi si j'ai tort et si vous avez une idée sur la question n'hésitez pas a m'en faire part !
Si ce circuit est bien en erreur, j'en profiterais et ajouterais cette modification en même temps que la premiere sur le PDF
